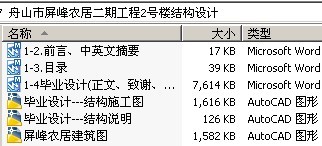

计算书字数:30492,本设计包括文件见上方文件夹预览,如看不清楚,请另存至电脑查看
内容摘要
结构设计根据建筑设计、工艺使用和抗震方面的要求,以及现场材料供应情况和施工能力、场地地质条件等,确定合理的结构方案和结构布置方案,确定主梁、次梁、楼面、屋面、楼梯及其它承重构件和非承重构件形式。
本设计主要进行了结构方案中横向框架10轴框架的抗震设计。荷载计算部分为该建筑的第10轴,并对第10轴柱下的四个独立基础进行设计计算。本工程除了手算部分,还采用建筑软件PK-PM进行计算。
最后,依据计算结果,结合相应的结构构造要求,绘制结构施工图,写出相应的设计说明。本计算书所有项目均以最新规范规定为依据。
