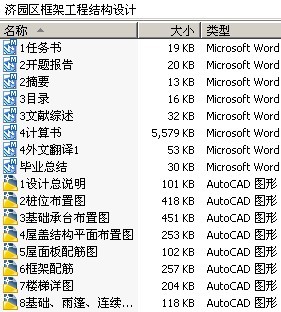

计算书字数:26192,本设计包括文件见上方文件夹预览,如看不清楚,请另存至电脑查看
经济园区框架工程结构设计
摘 要: 本设计是框架工程设计,位于杭州。总建筑面积约为7852㎡,底层占地面积约为1963㎡。地震设防烈度为六度,抗震等级为四级;建筑结构安全等级二级,设计使用年限为50年,设计中不考虑抗震计算。本方案采用钢筋混凝土现浇框架结构,主体结构为双向承重框架。在进行荷载计算和构件截面估算后,选取一榀框架进行计算,用分层法算出内力,通过D值法求出风荷载,并对最不利荷载组合进行分析,进而进行框架梁柱截面设计。并选取部分楼面板、连续梁、楼梯、雨蓬、檐沟、桩基础进行设计。本方案基础形式采用桩基础,楼梯为钢筋混凝土现浇板式楼梯。整个方案设计基本符合设计和结构要求,具有一定的创造性和合理性。
关键词:钢筋混凝土 结构设计 荷载计算 桩基础
Abstract: ....
Keywords: Reinforced Concrete Structural Design Load Calculation Pile Foundation
目 录
摘要…………………………………………………………………………………Ⅰ
一 绪论………………………………………………………………………………1
1.工程背景………………………………………………………………………1
2.工程特点………………………………………………………………………1
二 框架结构设计……………………………………………………………………2
1.工程概况………………………………………………………………………2
2.结构平面布置及计算简图……………………………………………………3
三 屋盖(楼盖)设计………………………………………………………………6
1.设计资料………………………………………………………………………6
2.屋盖的结构平面布置图………………………………………………………6
3.双向板设计……………………………………………………………………6
四 恒荷载内力计算 ………………………………………………………………12
1.工程做法………………………………………………………………………12
2.荷载计算………………………………………………………………………14
3.恒荷载作用下内力计算………………………………………………………19
五 活荷载内力计算(屋面布雪荷载)……………………………………………33
1.活荷载计算……………………………………………………………………33
2.活荷载作用下内力计算………………………………………………………35
六 风荷载内力计算…………………………………………………………………46
1.风荷载计算……………………………………………………………………46
2.内力计算………………………………………………………………………47
七 内力组合及截面设计 …………………………………………………………51
1.内力组合 ……………………………………………………………………51
2.截面设计 ……………………………………………………………………59
八 连续梁设计………………………………………………………………………78
1.结构布置及计算简图…………………………………………………………78
2.荷载计算 ……………………………………………………………………78
3.内力计算 ……………………………………………………………………80
4.截面设计 ……………………………………………………………………82
九 楼梯设计 ………………………………………………………………………85
1.标准层楼梯设计………………………………………………………………85
2.底层楼梯设计…………………………………………………………………93
十 基础设计………………………………………………………………………100
1.设计资料 ……………………………………………………………………100
2.桩基设计 ……………………………………………………………………101
3.基础梁设计 …………………………………………………………………110
十一 雨篷、檐沟设计 ……………………………………………………………112
1.雨篷设计 ……………………………………………………………………112
2.檐沟设计 ……………………………………………………………………115
致谢 ………………………………………………………………………………118
参考文献……………………………………………………………………………119
毕业小结……………………………………………………………………………120
