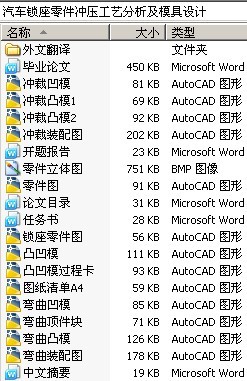

说明书字数：11570，本设计包括文件见上方文件夹预览，如看不清楚，请另存至电脑查看
汽车锁座零件冲压工艺分析及模具设计
摘要：模具是现代工业生产中的重要工艺装备，本论文主要涉及冲压模具工艺设计和弯曲模具工艺设计，整个过程包括工艺方案、工序安排、工序尺寸、使用的设备及模具类型，并根据设计出的冲裁凸凹模的尺寸及技术要求制定其机加工工艺规程，最终绘制出正确的冲裁模具装备图和弯曲模具装备图。
根据零件的技术要求，确定工艺方案为：先进行冲裁然后弯曲。在冲裁工艺阶段，拟定两种落料与冲孔方案：一种是落料与冲孔复合；一种是先落料在冲孔。通过各方面计算与比较，确定第一种方案更优。在弯曲阶段，由于孔接近变形区，弯曲后需要钳工修磨，以达到工艺要求。
在凸凹模的制造过程中，由于模具制造与一般机械制造相比较，有着特殊的技术要求和明显的特点，必须区别对待，（1）单件生产：每种模具一般生产1～2副，普遍采用修锉、修配方法加工，工序组合相对集中对工人技术水平要求较高。（2）制造质量高：一般地，模具工作零件的制造精度比产品零件高2～4级，需采用坐标磨床、数控机床加工。（3）形状复杂：一般加工难度大，有时需要特种加工或专门化机床。（4）材料硬度高：一般采用工具钢淬火、低温回火，需要采用特种加工方法。
关键词：模具 冲裁 弯曲 工艺
